压电促动器 ∣ Φ12mm系列
应用领域： 计量、干涉、主动和适应光学、减震抑震、精密机械和机械加工。产品可提供开环或闭环带反馈的版本。
- 运动方向： X / Z
- 标称行程： 9 ~ 152 μm
- 分辨率： 亚纳米级
- 标称出力： 1200 N
咨询服务热线：
13162165677规格型号 | 标称行程 μm±10% | 驱动电压 Max. V | 外壳长度L mm±0.03 | 谐振频率 @0g. Hz | 轴向刚度 N/μm | 静电容量 μF±20% | 轴向负载 Max. N | 轴向拉力 Max. N |
PAL 7 VS12 | 9 | 0...+150 | 19 | 40K | 120 | 0.8 | 1200 | 200 |
PAL 20 VS12 | 19 | 0...+150 | 28 | 30K | 60 | 1.8 | 1200 | 200 |
PAL 40 VS12 | 38 | 0...+150 | 46 | 20K | 25 | 3.6 | 1200 | 200 |
PAL 60 VS12 | 57 | 0...+150 | 64 | 15K | 15 | 5.4 | 1200 | 200 |
PAL 80 VS12 | 76 | 0...+150 | 82 | 12K | 12 | 7.2 | 1200 | 200 |
PAL 100 VS12 | 95 | 0...+150 | 100 | 10K | 10 | 9.0 | 1200 | 200 |
PAL 120 VS12 | 114 | 0...+150 | 118 | 8K | 8 | 11 | 1200 | 200 |
PAL 140 VS12 | 133 | 0...+150 | 136 | 6K | 7 | 13 | 1200 | 200 |
PAL 160 VS12 | 152 | 0...+150 | 154 | 5K | 6 | 15 | 1200 | 200 |
PAL ＞ 160 VS12 | ＞ 160 | 请咨询销售工程师。 | ||||||
注：1.最大驱动电压为0~+150V，对于高可靠的长期使用，建议驱动电压在 0...+120V。
2.内置闭环(SGS) 位置反馈系统版本的线性度为0.1%F.S.，重复定位精度为0.05%F.S.。
3.电压连接：LEMO FFA.00.250同轴电缆RG 178，标称长度1.5米。（可选BNC连接器）
4.工作温度范围：-20~+80°C。
5.外壳及运动端材料：不锈钢。
6.所有规格参数基于室温（22°C±3°C）。
7.欲了解更多信息，请与我们联系。

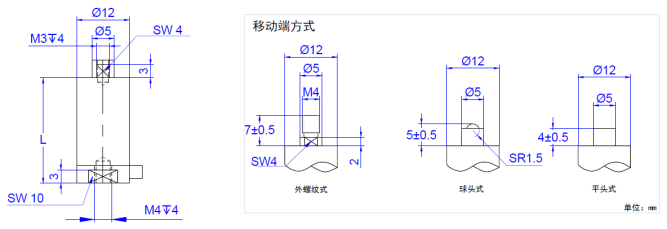

移动端可替换装置
更换用的移动顶端，用于封装压电促动器，这些驱动器顶端提供了额外的机械接口，转接由耐用的不锈钢精密加工而成，精度高，寿命长。
提供外螺纹端转平面端、外螺纹端转球面端、内螺纹端转平面端、内螺纹端转球面端
材质：不锈钢
